【シフター交換】フラットハンドルバーのクロスバイクやミニベロやマウンテンバイクの変速シフターレバーとワイヤーやアウターを取り替えるやり方ガイド備忘録

投稿日:2019年5月18日 更新日:

シフターの種類と交換方法(シフトレバー、シフトワイヤー)

変速シフターとワイヤーの交換手順へ

シフターの種類などを選ぶ(7速~11速まで)



フラットバーハンドルシフターワイヤー交換。



クロスバイクマウンテンバイクミニベロ折りたたみ自転車などにおける7速、8速、9速、10速、11速シフトレバー(変速するレバー)やシフトワイヤー(インナーケーブル)を取り替える方法ね。わかるかな。自分でもやけにキーワードが積まれている感認めるところだけど自転車の規格はあれやこれやとややこしいのでやはりコチラとしてもそれやどれやと言っておかなくてはならんのですな。まあミニベロにはそんなに他段変速はないでしょうけれど。改造なんかしてるときにはあるのかもしれませんな。高級グレードのミニベロとかならば。

参考・「リアディレイラーワイヤーの交換と調整」サイクルベースあさひ さま

※【ドロハンじゃないよ】…ロードバイクやシクロクロスなどに使われる「ドロップハンドル」形状ではこれまた専用のシフター(デュアルコントロールレバー)が使われるのでココでは取扱対象外だよ。

※【フラットハンドルバー】…ストレートバー。もしくは真っ直ぐなハンドル。もしくはまたストレート気味のハンドル。とにかくあらゆる基本的なハンドルである。ママチャリの婦人用自転車形状ならカマキリアップアンドル(カゴメハンドル?)などもあるが、おそらく取り付く。(経が22.2mmなら)

シフターの修理シフトワイヤーの整備交換などに!





シフターの種類を選ぶ(フラットハンドルバー用)

シフトレバーとシフトワイヤー

  1. 各種シフターレバーの紹介(7速~11速まで)
  2. シフトワイヤーやアウターなど
  3. 使う工具など

シフターには単品ブレーキ一体型がある



各種シフターレバー

各段数ごとに引き代などが違うみたいで、8速シフターを7速で使っても基本はうまくいかない様子(それでも多少は使えそうなのがすごいけど)



※【シフター】…変速するためのレバーのこと。手元にある。後輪のギアを変速するワイヤーの場合には右ハンドル側にある。前クランクのギアを変速するワイヤーの場合には左ハンドル側にある。この記事ではもっぱら右ハンドル側の変速シフターを取り扱うよ。(左の変速レバーはフロント多段化してある自転車にしかない。クロスバイクやMTB。ママチャリやミニベロには通常付いていないだろう。)



基本的にハンドル経は22.2mm
経は22.2mmが基本(自転車手元パーツ)

※数値はビミョーに測りきれてない(笑)

クロスバイクやミニベロやママチャリなどの基本値。

それが22.2mm経。つまりハンドルの太さがこれでなければ入らない。ただし、マウンテンバイクでは「31.8mm」経などのオーバーサイズ規格が多いことだろう。ゆえにその辺りはちゃんと測ってから購入するとムダがないかと思うよ。(その場合にはマウンテンバイク系のシフターにしておくということなのか?SLXとかZEEというグレードに?)

測る便利アイテム・「タックライフ デジタルノギス DC01 黒い

経は22.2mmが基本だから

※6速関係のシフターなら押し広げてしまうこともできるんだけど、このクラスはしっかりした造りなので無理だと思うね。(使わなくなった8速シフターで広げてみたけど)

ハンドルバーへの取り付け(公式マニュアル図)

ハンドルバーへの取り付け(公式マニュアル図)

参考・「ハンドルバーへの取付け/ディーラーマニュアル」シマノ公式

正直31.8のハンドル持っていないから確かめられないが、この数値でシフター探せなかったのでこの図のとおりに36ミリまでは全対応しているのかもしれない。今度検証予定。

いろいろ半端情報で申し訳



7速のシフターレバー

7速コンポのまとめ

7速機は安いクロスバイクやMTB系に多い

単品/7S
ラピッドファイアー/トリガー式
サムシフター/トリガー式(下位デザイン版)

ブラックカラー・「シマノ(SHIMANO) サムシフターPLUS リア7S インデックス SL-TX30-R7 ASLTX30R7AT ブラック

レボシフター/グリップ式

新型/グリップ式・「シマノ SL-RS45-7R 7Sレボシフトレバー 524-00037 シルバー



永遠のテーマである「トリガーシフター」か「グリップシフター」か。

※親指主体のトリガー系をサムシフター、親指と人差指で行うのがラピッドファイアーのトリガーシフターだとか(ロード系統になるほどラピッドファイア式しかない)

これはもう個人の好みと相性の問題で、どちらでもOK。ただしグリップシフトの場合は「ハーフグリップ(片方が短いショートグリップ)」でないと付かないので注意しよう。

関連記事・「ハーフグリップのオススメ/人間工学デザインのエルゴグリップたち」

トリガー式はクロスバイクで、グリップ式はマウンテンバイクで見るね(ママチャリも初期装備はグリップが多いかな)



ブレーキ一体型シフター/7S用
ターニーグレード

7速のブレーキ一体型シフター

7速シフター/ブレーキ一体型・「SHIMANO(シマノ) ST-EF41 7スピード シフト/ブレーキレバー (右レバー) ブラック ESTEF41R7AL

参考・「ST-EF41-7R」シマノ公式サイト

まとまっている方がスッキリ!



8速のシフターレバー

8速コンポのまとめ

8速機はクロスバイクや安いロードバイクに多い

単品/8S
ラピッドファイアー/トリガー式
レボシフター/グリップ式

旧型/グリップ式・「SHIMANO(シマノ) SL-RS45 右レバーのみ 8S ESLRS45R8A

8速にもグリップがあるとは!



ブレーキ一体型シフター/8S用
ターニーグレード

代替品/アルタスグレード・「SHIMANO(シマノ) ST-EF500 右レバーのみ 8S 2フィンガー ブラック ESTEF5002RV8AL

参考・「Tourney TX800」シマノ公式

参考・「ST-EF500-8R2A」シマノ公式

クラリスグレード

8速/ブレーキ一体型シフター(クラリスグレード)

8速シフター/ブレーキ一体型・「シマノ ST-RS200 右レバーのみ 4フィンガー 8S ESTRS200RCA

参考・「ST-RS200-R(クラリス)」シマノ公式サイト

ロードバイク用の8速ブランドはクラリスか



9速のシフターレバー

9速コンポのまとめ

9速からはロードバイク規格といえる

アルタスグレード SL-M2000/9S

代替品・「シマノ SL-M590 右レバーのみ 9S ISLM590RA

参考・「ALTUS SL-M2000-R/シマノ製品」公式サイト

これが普通の9sシフター



ブレーキ一体型(?)
アセラグレード

参考・「ACERA T3000/シマノ製品」公式サイト

油圧式ディスクブレーキ用

参考・「ACERA T3000/(ST-EF505-9R)シマノ製品」公式サイト

※油圧式ディスクブレーキ用の物かな?(自分の記憶用にラインナップしている)



10速のシフターレバー

10速コンポのまとめ

10速は105など有名グレードも跋扈する高性能クラス

ティアグラ グレード(ロード系統)SL-4700-R 10S

参考・「SL-4700/シマノ製品」公式サイト

デューログレード(MTB・クロスバイク系統)SL-M6000/10S

参考・「SL-M6000/シマノ製品」公式サイト

ZEEグレード(マウンテンバイク系統)SL-M640/10S

参考・「ZEE M640/シマノ製品」公式サイト

とにかく10速シフター



11速のシフターレバー

11速コンポのまとめ

11速はスポーツ自転車界のセミプロ規格かね

105グレード(ロード・クロスバイク系統)SL-RS700/11S

参考・「105 5800/SL-RS700/シマノ製品」公式サイト

SLXグレード(マウンテンバイク系統)SL-M7000/11S

参考・「SL-M7000-11-R/シマノ製品」公式サイト

とにかく11速シフター



その他のシフターアイテム

シフトワイヤー(インナーケーブル)/SHIMANO製品

おすすめ!ワイヤーとアウターのセット(SHIMANO製品)

※アウターとはワイヤーの保護とかスムーズなガイドのためのアイテム

基本はこれでOK



シフトワイヤーのみ単品(インナーケーブル)
ワイヤー用のグリス(注油用?)
シマノ SIS-SP41用グリス(50g) Y04180000

シマノ SIS-SP41用グリス(50g) Y04180000

1,620円(08/25 16:47時点)
Amazonの情報を掲載しています

ワイヤーのグリスアップメンテに使うのならこのグリス。

ただのグリスではなくてこのグリスがワイヤーグリスということでシマノ公式推奨品。(なにがどう違うのか分からないけれどとにかくそう書いてあるのだ)

変速ケーブルには専用グリスを使用しています。プレミアムグリスや他のグリスを使用すると変速機能が低下します。インナーケーブルのグリスを拭き取ってしまった場合は、SIS SP41グリス(Y04180000)の塗布を推奨します。

参考・「SL-M6000-R/製品説明書」シマノ公式

ワイヤーカッター(カット用途)

代替品・「PWT PCT-02 ワイヤーカッター 自転車用

流石にワイヤー類は11速だろうとなんだろうと安くていいよね



工具

インナーケーブルのカットとバナナキャップ保護

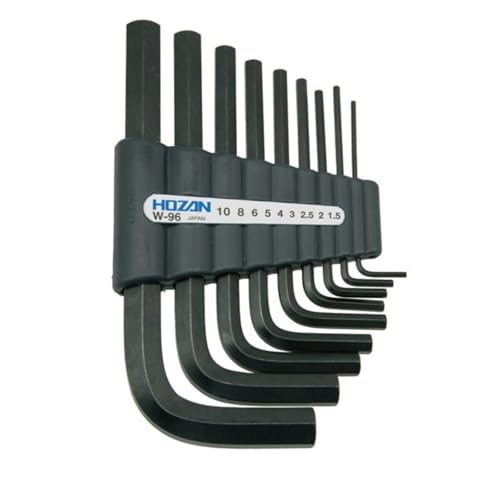

六角レンチ

プラスドライバー(7速などの下位モデルなら)

ワイヤーカッター

代替品・「King TTC ワイヤーロープカッター WC-150

挟めるもの

エンジニア ネジザウルスGT φ3~9.5mm用 PZ-58

エンジニア ネジザウルスGT φ3~9.5mm用 PZ-58

1,620円(08/25 18:59時点)
Amazonの情報を掲載しています

バナナキャップ(ワイヤーの先端をほつれないようにカバーリングするやつ)を外したり付けたりするのに便利。というかとにかくいろいろ便利。

こんなもんでよろしくおねがいします

記事内フライングニートマンズキャノン(鶴翼の陣)



シフターとワイヤーの交換手順

変速リアシフター(右/R)とワイヤーの交換

  1. シフターとワイヤー類の取り外し編(はずす)
  2. シフターとワイヤー類の取り付け編(つける)

外して付けていくだけ



取り外す

シフトレバーとシフトワイヤーを取り外す

  1. ディレイラー側のワイヤーを取り外す
  2. 手元のシフターを取り外す
  3. ※ハンドルから抜くには「ブレーキレバー」や「グリップ」を外す必要アリ



手元の変速シフターシフトワイヤー類を取り外す。



シフター取り外し手順

まずディレイラー側のワイヤーを取り外す
4ミリの六角レンチを使ってワイヤーを留めてある箇所を緩める

4ミリの六角レンチを使ってワイヤーを留めてある箇所を緩める

フツーに左回しで緩めていく(反時計回し)

フツーに左回しで緩めていく(反時計回し)

これで変速機側のシフトワイヤー接続がはずれた

これで変速機側のシフトワイヤー接続がはずれた



そして手元のシフターを取り外す
7速以降のシフターなら六角レンチでしょう

7速以降のシフターなら六角レンチでしょう(左回しで外す)

手元のシフター着脱(6速機はドライバー)

6速ならドライバーネジだと思うが、7速以上の中にもあるかもね(左回しで外す)

※シフターによって固定具の種類は異なるだろうが、基本的にはプラスドライバー六角レンチ(4ミリ)で取り回すことになるだろう



※ハンドルから抜くには「ブレーキレバー」や「グリップ」を外す必要アリ
ここらへんは「ブレーキレバー」だとか「シフトレバー」や「グリップ」などが纏まってるからね

ここらへんは「ブレーキレバー」だとか「シフトレバー」「グリップ」などが纏まってるからね

関連記事・「ブレーキレバー交換のしかた」

関連記事・「グリップ交換のしかた/人間工学エルゴグリップの紹介」



グリップを外し、各レバーなどを取り外していく。



結局は手元のコンポパーツをあれこれ外すことになるでしょう。つまりブレーキもワイヤーを取り外してからになるだろうし、(これらのパーツの経は22.2であることが多く、ハンドル経ちピッタリ嵌っているのでハンドルの先からスルスルと抜いていかなければいけないからね)グリップに関しては切ってしまわないと外せない事が多いだろう。(もちろん再利用不可)ゆえにこのブログでは「片方が短いグリップ推奨」なのであります。割と簡単に外せるからカスタムやメンテをよくやるなら便利。

というか「グリップを取らないと」なにも取り外せない



※画が全然フラットハンドルバーじゃない件について



(ちなみにハンドルポストに取り付けている稀な人の場合には、こうしてハンドルを取り外す必要まであるぞ)

 関連記事・「ハンドルポストの取り外し手順」

この画像ではフラットハンドルバーというか垂直ポールバーみたいになってるんだけども。これにはワケがあってご覧の通りブルホーンバーなものでいろいろと勘案された結果にシフターはハンドルポストへ搭載されたという自転車の画像であります。しかし昔のロードバイクはこんな位置にあったみたいですよ。ダブルレバーという名前にて。いずれにしてもシフターやワイヤーを交換するという点においての構造は同じなのでよろしくおねがいします。

べつに垂直ポール式ハンドルバーの人に向けた記事ではありません



さあさあ、

あとはシフター類を取り付けるだけ。

それしかありません(真理)



取り付ける

シフトワイヤーのセッティング(取り付け)方法

  1. 手元のシフターから取り付ける
  2. アウターを仮セットする
  3. ※アウターの長さ調整
  4. ワイヤーをアウターに通す
  5. 変速機側でワイヤーをセットする



手元の変速シフターシフトワイヤー類を取り付ける!



ブレーキ一体型の方がスマートで好きなんだけど、現在はなかなか見当たらなくなってるね。(Amazonだけ?)6速、7速、8速辺りだとよく見かけるんだけど、シマノが出してないのかね。カンパニョーロとかスラムが出してくれないかね。よくわからんけれども。



シフター取り付け手順

手元のシフターから取り付ける
ハンドルに通してレンチなどで締めるだけ!右回し!仮止めくらいでOK!

ハンドルに通してレンチなどで締めるだけ!右回し!仮止めくらいでOK!(取り外し編から再登場は人気の証です)

※ハンドルから取り付けるのだが、ブレーキなどと併用するわけなので、どちらが先に取り付くモデルなのか気をつけよう。ブレーキとシフターが単独同士ならば大体はシフターを先に入れるだろうけど、やはりそこはモデル次第なので「収まりが良いように(つまりブレーキもシフターも使いやすい位置に収まっていればそれが正解)」してもらいたい。(ブレーキ一体型なら楽だけど)



まずはアウターをセットする
まずは手元のシフターとアウターの位置だけ仮定

まずは手元のシフターとアウターの位置だけ仮定

※カット作業があるのでワイヤーはまだ通さない!あくまで位置の仮定!

車体のラインを通していく…

車体のラインを通していく…

(車体ごとにワイヤーを通すガイドがあると思われるのでそれを通していけばOK)

車体ごとにワイヤーを通すガイドがあると思われるのでそれを通していけばOK



※アウターの長さ調整
基本的には長いのがシフトワイヤー(だいたい2メートルある)

基本的には長いのがシフトワイヤー(だいたい2メートルある)

アウターの長さ調整後(シフター取り替え)

あまり弛まないように、かつそこまで張らない程度の良さ(そこまでシビアではないのであるていど適当でも可)

※カットすると穴が潰れることが多いので、棒的なもので広げる

※カットすると穴が潰れることが多いので、棒的なもので広げる

参考・「SUN UP ダイヤモンドヤスリ 3本組 チタンコーティング 140mm



ワイヤーをアウターに通す
シフトワイヤーをアウターに通し、変速機へセットしていく!

シフトワイヤーをアウターに通し、変速機へセットしていく!

ワイヤーにグリスを塗るのが最良ではある

定番グリス・「シマノ SIS-SP41用グリス(50g) Y04180000



さいごにディレイラー側へワイヤーをセットする
上のアウターホルダーを通し、

上のアウターホルダーを通し、

下のワイヤー留めナットを通し、

下のワイヤー留めナットを通し、

六角レンチで軽く締めれば仮止め完了!(右回しで締める/左回しで緩む)

六角レンチで軽く締めれば仮止め完了!(右回しで締める/左回しで緩む)

※ここでセットされたワイヤーが引かれることでチェーンが掛け替わる仕組みを、メカニカル(機械式)と呼ぶ

いろいろ様々な自転車たちがご登場してくれました



↓変速調整するなら



これにて

変速シフター&シフトワイヤー類の交換方法を終わります。
